エスコダクトシリーズ
フレキチャンバー®️CO2削減効果

​企業にとって命題であるSDGsへの取り組みの一部としてCO2削減効果にも寄与することが可能です。今回は従来のチャンバーボックスと材料ならびに運搬時に発生するCO2削減効果に注目しました。(都内オフィスビル18万㎡を想定)

※当資料は計算値であり実際の削減量を保証する物ではありません。

そもそもフレキチャンバーとは･･･
​フレキチャンバーそのものについてはこちらから

INDEX
1.比較条件

2.重量比較

3.積載量比較

​4.まとめ

１：比較条件　

チャンバーボックス工法とフレキチャンバー工法では、それぞれ下記の製品を使用するものとしました。

a) チャンバーボックス:鉄板内張ボックス
b) フレキチャンバー:FD150

​

saiyo1

2：重量比較

工法別の重量合計値を計算しました。


​上記の重量より、以下の様にCO2の発生量を算出しました。


工法変更にてCO2の発生量は約70%削減可能です。


3：積載量比較

saiyo3

​工法別の積載量を比較しました。


上記の削減率より工法別の運搬料の削減率をまとめました。


​運搬関係においても約30%程度のCO2発生量を削減することも可能です。

４：まとめ

saiyo4

チャンバーボックスをフレキチャンバーに変更することによって、CO2削減率は

　a)重量ベースで約70%

　b)運搬関係で約30%

見込める可能性があります。

ただし、当資料は計算値であり実際の削減量を保証する物ではないことにご注意ください。

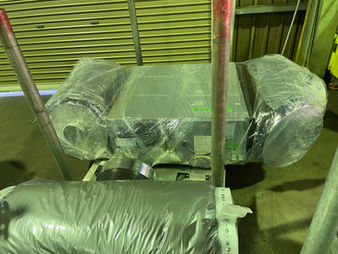

製品・施工写真

  • 熱伝導率はいくつですか？
    こちらの資料をご参照ください。
  • 見積をしてもらいたいのですが、どんな資料が必要ですか？
    機器の詳細(メーカー、型番、仕様など)、図面をいただければお見積もり可能です。
  • チャンバーボックスと比べて風量が不足するなどはないか？
    問題ありません。試験データがありますのでご提供可能です。
  • ホルムアルデヒドは含まれていますか？
    製品自体にはホルムアルデヒドは含まれていません。(規制対象外断熱材) 仮止めのテープに接着材を使用していますので、国土交通大臣F4☆を取得しています。
  • ALGCテープの耐熱性は何度ですか？
    耐熱温度は250℃です。
  • 角ダクトに使用することはできますか？
    角ダクトにもご使用いただけます。施工説明書をご参照ください。
  • 製品をカットした際の端部の処理はどのようにしたらいいですか？
    端部はALGCテープで養生し、内部の断熱材が形状を保てるようにしてください。
  • 製品同士の継ぎ目の処理はどのようにしたらいいですか？
    隙間がないようにつなぎ合わせ、ALGCテープ等で補修します。 詳しくは施工説明書をご参照ください。
  • 20mm厚のカバーやロックウールとの併用は可能ですか？
    併用することは可能ですが、事前に所轄消防への確認をお勧めいたします。
  • 防火区画で使用出来ますか？
    防火区画では使用出来ません。
  • 保温材としては使えますか？
    保温性能もありますが、原則として厨房排気用ダクト専用の断熱材として設計されています。 詳細はお問い合わせください。
  • 断熱材の素材は何を使用していますか？
    超高断熱材料のシリカパウダーです。
  • 不燃材の大臣認定番号がわかる書類はありますか？
    認定書がございます。 担当から折り返しご連絡いたしますので、お問合せからご連絡ください。
  • 消防評定に関する書類はありますか？
    (一財)消防設備安全センターの評定がございます。 担当から連絡させていただきますのでお問合せからご連絡下さい。
  • ホルムアルデヒドに関する資料はありますか？
    ホルムアルデヒドを含有する原材料は使用しておりません。 複合体にてF☆☆☆☆等級の認定を取得しております。 担当より連絡させていただきますのでお問合せください。
  • 定尺の長さはいくつですか？
    定尺10mです。圧縮梱包により約1.4~1.6mの段ボール梱包での納入となります。また、K430はプレカットでの販売はしておりません。
  • 圧縮するとどれくらいの長さになりますか？
    約1.4~1.6mの長さとなり、段ボールでの納入となります。
  • スパイラルダクトの代わりに長尺利用はできますか？
    可能です。ただし、事前に施工要領書等をご確認ください。
  • 重量はどのくらいですか？
    100Φ1本あたり約3.6kgになります。 詳細はK430重量表をご確認ください。
  • 推奨吊りピッチはどのくらいですか？
    1,200mm以下を推奨しております。詳しくは施工要領書をご参照ください。
  • 強度の強化をうたっているが、他メーカー品とどのくらい違うの？
    1層、2層のアルミフレキダクトに対して、6層のアルミニウム構造になっていますので、アルミの強度だけで3~6倍、ワイヤーピッチ幅も狭いため、格段に強化されております。
  • 生産口径は何Φですか？
    通常製品は50Φ〜400Φの25mm刻みで在庫しております。 400Φ以上の製品の生産も可能ですので、お問い合わせください。
  • どの系統で使用すればいいですか？
    保温のいらないEA、RA系統をスパイラルダクトの代わりに長尺で、また、SA系統も保温が不要と判断された場合数多く採用いただいております。 湿気がある系統につきましては、十分にご検討の上､ご採用ください。
  • 10m以外のプレカット(寸法切り)での納品は可能ですか？
    申し訳ございませんが、現在は対応しております。 小口の処理もいらず、カッターとニッパーでカット可能ですので現場で容易に処理可能です。
  • スパイラルダクトと比べてのコスト比較はどのくらいですか？
    建物の仕様によって変わりますが、継手等が不要になるため10~30%のコスト削減が狙えます。また、施工スピードもあがるため労務費の削減にもつながります。
  • 消音性能はありますか？
    スパイラルダクトと同等の距離減衰となります。
  • 耐圧性能はどれくらいですか？
    内圧2,000Pa以下を使用可能範囲としております。
  • 梱包形態はどのような荷姿ですか？
    段ボール梱包で1.4~1.6mの長さで納品いたします。
  • 湿気がある場所での使用は可能ですか？
    耐水試験にて問題ないことを確認しております。ただし、一部の過酷な環境ではその通りではないので、担当者までお問い合わせください。
  • FDシリーズとの違いはなんですか？
    FDシリーズはグラスウールの保温がされており、SA、OA系統での使用をお勧めしております。 K430につきましては保温が不要なRA、EA系統、納まりが厳しい部分でのご使用をお勧めしております。
  • 最短納期はどのくらいですか？
    サイズ、数量等にもよりますが在庫品は最短翌日納品が可能です。事前に数量等を担当までお問い合わせください。
  • 国土交通大臣不燃材は取得済みですか？
    取得済みです。
  • 厨房排気系統でのレンジフードの結びに使えますか？
    消防法の規定により採用は難しいです。一部のIHなどでの採用実績はございますが、所轄の消防の指示を仰いでください。
  • 重量はどのくらいですか？
    100Φで約3.5kg/10mです。詳しくは重量表をご確認ください。
  • 構成材料はなんですか？
    ポリエチレン樹脂系フィルム/グラスウール/ポリエチレンテレフタレート樹脂フィルムです。
  • 梱包形態はどうなってますか？
    1本ずつのビニール梱包になります。長さは各製品寸法によってまちまちです。
  • 消音性能はありますか？
    100Φの場合、周波数1Khzで20.6dBの挿入損失になります。
  • 圧力損失に関する情報はありますか？
    あります。圧力損失表をご確認ください。
  • 湿気のある箇所でも使用できますか？
    外面がPEフィルム、内面がPETフィルムのため、ダクト内部に水分が浸透することはありません。
  • 耐熱性能はどのくらいですか？
    ｰ30℃〜＋60℃となります。 ダウンライト等に直接触れるような施工は外装材にダメージを与えることとなるので、ご注意ください。
  • どの系統で使用できますか？
    キッチンのEA系統以外、幅広くご使用いただけます。保温が必要ないRA、EA系統ではK430(アルミ6層フレキダクト)の採用をお勧めしております。
  • 生産口径は何Φですか？
    通常品として50Φ〜400Φまで25mm毎に在庫しております。 425Φ以上の製品の生産も可能ですので、お問い合わせください。
  • 定尺はどのくらいの長さですか？
    定尺品は10mの長さとなります。即納対応可能なプレカット製品にてあらゆる長さの製品を在庫しております。
  • プレカット(乱尺)した状態での納品は可能ですか？
    0.5m毎にプレカットした製品を在庫しておりますので、対応、即納が可能です。
  • プレカット製品の長さの規定はありますか？
    0.5m毎でのご提供になります。
  • 最短納期はどれくらいですか？
    在庫品であれば翌日納品が可能です。
  • 施工時に発泡ウレタンが飛散し、外装材に付着してしまったが問題ないですか？
    社内試験にて問題がないことを確認しておりますが、極力付着しないような施工をお願いいたします。
  • 吊りピッチはいくつですか？
    1,200mm以下での吊り込みをお勧めしております。詳しくは施工要領書をご確認ください。
  • 耐圧性能はどのくらいですか？
    -600〜+784Paです。高圧部分についてはK430(アルミ6層フレキダクト)をご検討ください。
  • 【パチン】パチンは使い回せますか？
    パチンにつきましては1度切りの使い回しとなります。
  • 【パチン】1袋、何個入りですか？
    1袋100個入りです。
  • 【カチットアンカー】対象のアンカーはどの種類ですか？
    3/8ショートアンカーに対応しています。
  • 【カチットアンカー】1箱、何個入りですか？
    1箱50個入りです。
  • 【カチット】カチットでスパイラルダクトは施工できますか？
    カチットはエスコダクトシリーズ専用の吊り材です。他製品を施工した場合の保証はできませんのでご注意ください。また、最大耐荷重は2kgです。
  • 【カチット】1箱、何個入りですか？
    1箱50個入りです。
  • 【カチット/カチットアンカー/パチン】何袋から発注出来ますか？
    1袋からご注文可能です。
  • 【カチット/カチットアンカー/パチン】スパイラルダクトに使用出来ますか？
    スパイラルダクトでは使用出来ません。
  • 【エスコバンド】サイズ仕様はどのようになっていますか？
    50mm幅、1mm厚、30m巻/箱です。
  • 【エスコバンド】他社製品でも使用出来ますか？
    エスコダクト専用のバンドになります。他社製品で使用される際はご自身の判断でご使用ください。
  • 【エスコバンド】材質は何でしょうか？
    ポリエチレン樹脂になります。
